要求须知

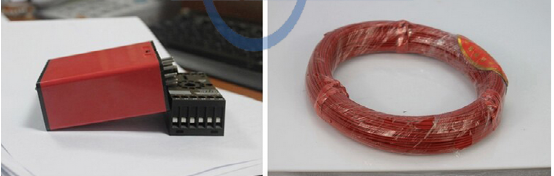

1.线圈材料：标准Φ 0.75mm耐高温镀锡线。

2.周围50公分范围内不能有大量金属，如井盖、雨水沟盖板等。

3.周围1米范围内不能有超过220V的供电线路。

4.作多个线圈时，线圈与线圈之间的距离要大于1米，否则会互相干扰。

5.标准3米宽马路，地感线圈的尺寸为2米长80-100cm宽，角上做45゜、20厘米长的切角。

6.线圈与马路边的距离在30-50厘米左右，线圈为垂直叠加绕4-6圈，总长度在30米以上。

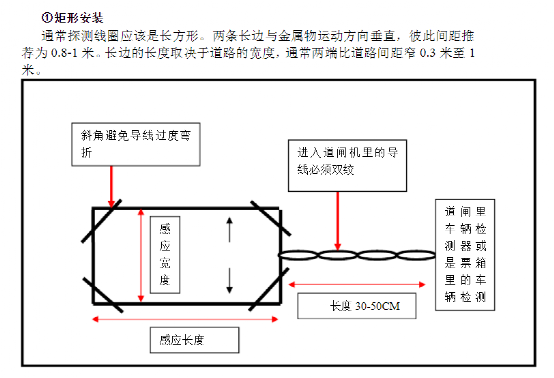

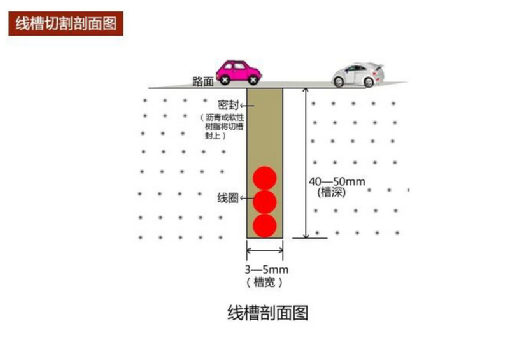

7.埋设线槽切割参数：宽度3-5毫米、深度40-50毫米，深度和宽度要均匀一致，应尽量避免忽深忽浅、忽宽忽窄的情况。

8.线圈引出的两根线应该双绞，密度为每米不少于50结，未双绞的输出引线将会产生干扰。输出引线长度一般不应超过5米。由于探测线圈的灵敏度随引线长度而降低，所以引线长度应该尽可能的短。

9.在进线线圈布线时一定要把线槽里的小石子清理干净，以免后期车辆来回压过导致线圈断裂或是破皮造成地感工作不正常。

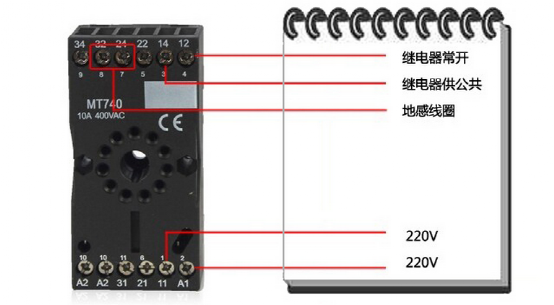

10、输出引线

在绕制线圈时，要留足够长度的导线以便连接环路车检器，又能保证中间没有接头。绕好线圈电缆以后，必须引出电缆做成紧密双绞的形式，要求最少1米内绞合20次。否则未双绞的输出引线将会引入干扰使线圈电感值变得不稳定。输出引线长度不能超过5米。由于探测线圈的灵敏度随引线长度的增加而降低，所以引线电缆的长度要尽可能短。

11、埋设方法

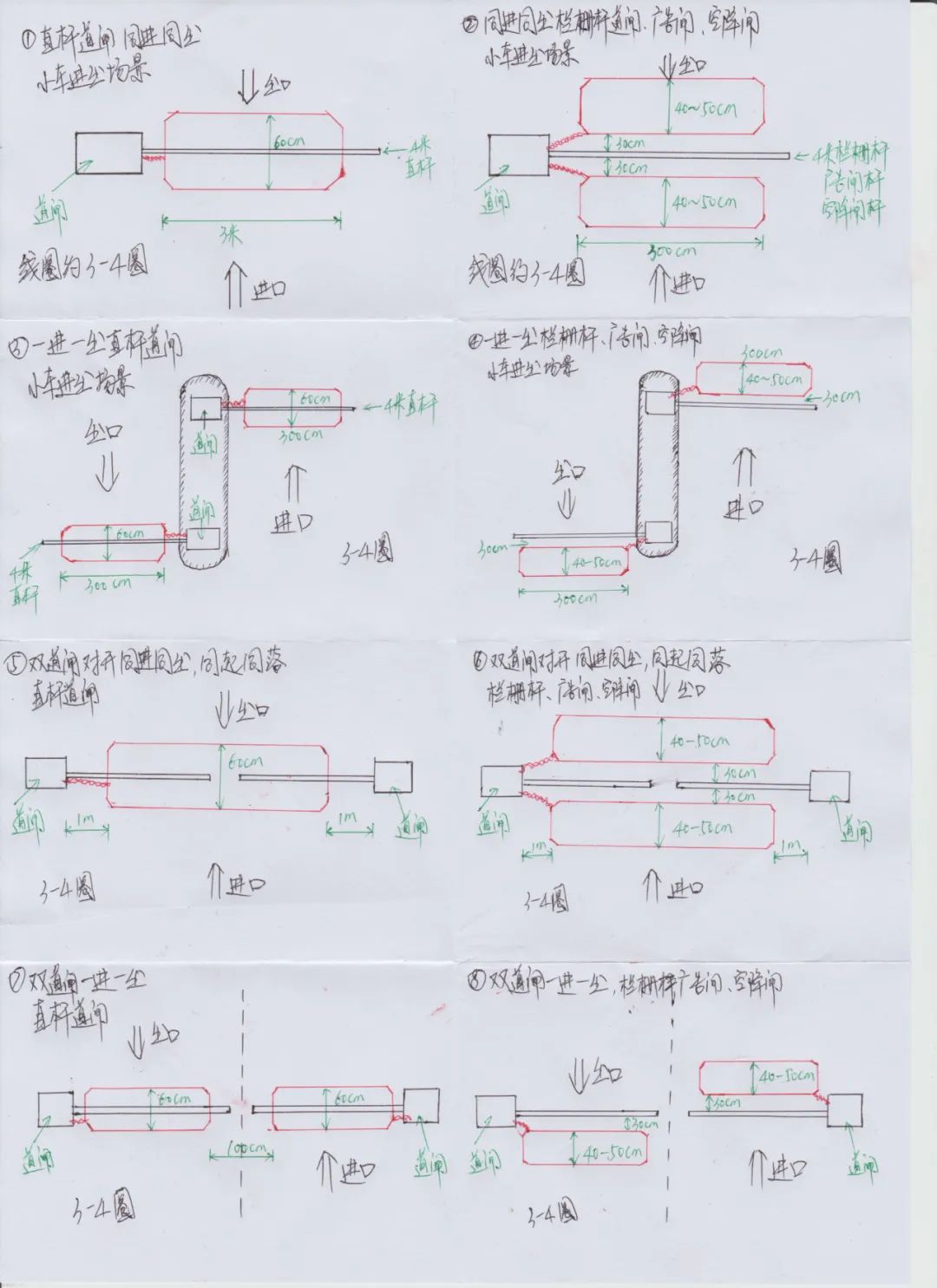

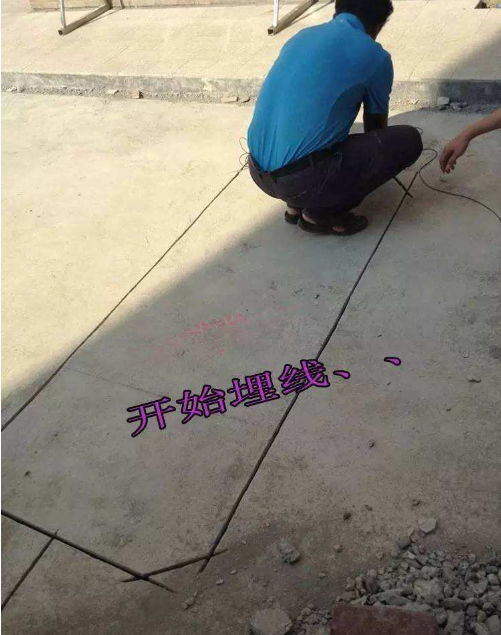

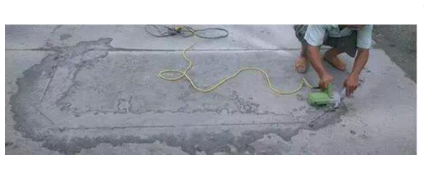

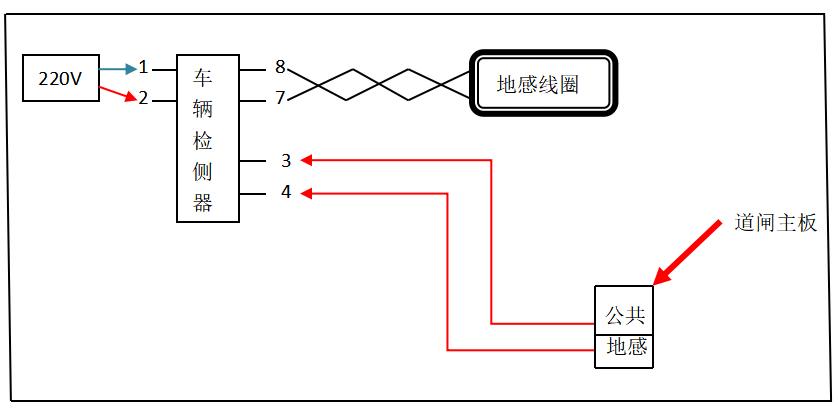

     线圈埋设首先要用切路机在路面上切出槽来。在四角上进行45゜倒角，防止尖角破坏地感电缆，切槽宽度一般为3-5毫米，深度40-50毫米，同时还要为线圈引线切一条到道闸的槽。但要注意：切槽内必须清洁无水或其他液体渗入。绕线圈时必须将线圈电缆线拉直，但不要蹦得太紧并紧贴槽底，将线圈绕好后，将双绞好的输出引线通过引出线槽引出到环路车检器。

     在线圈绕制过程中，应使用电感测试仪实际测试地感线圈的电感值，并确保线圈的电感值在100uh-300uh之间。否则应对线圈的匝数进行调整。

     在线圈埋好以后，为了加强保护，可在线圈上绕一圈尼龙绳，最后用沥青或软性树脂将切槽封上。

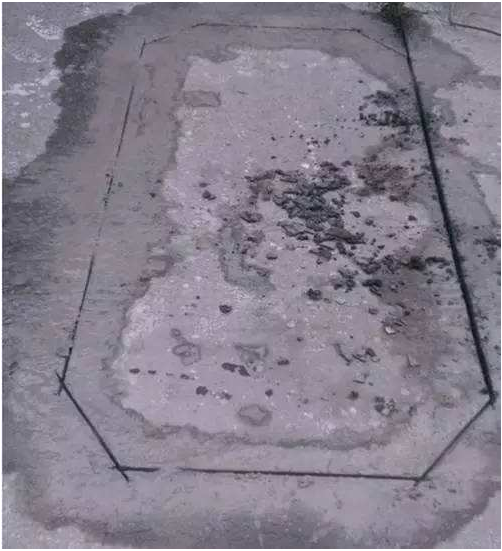

地感线槽实体图
