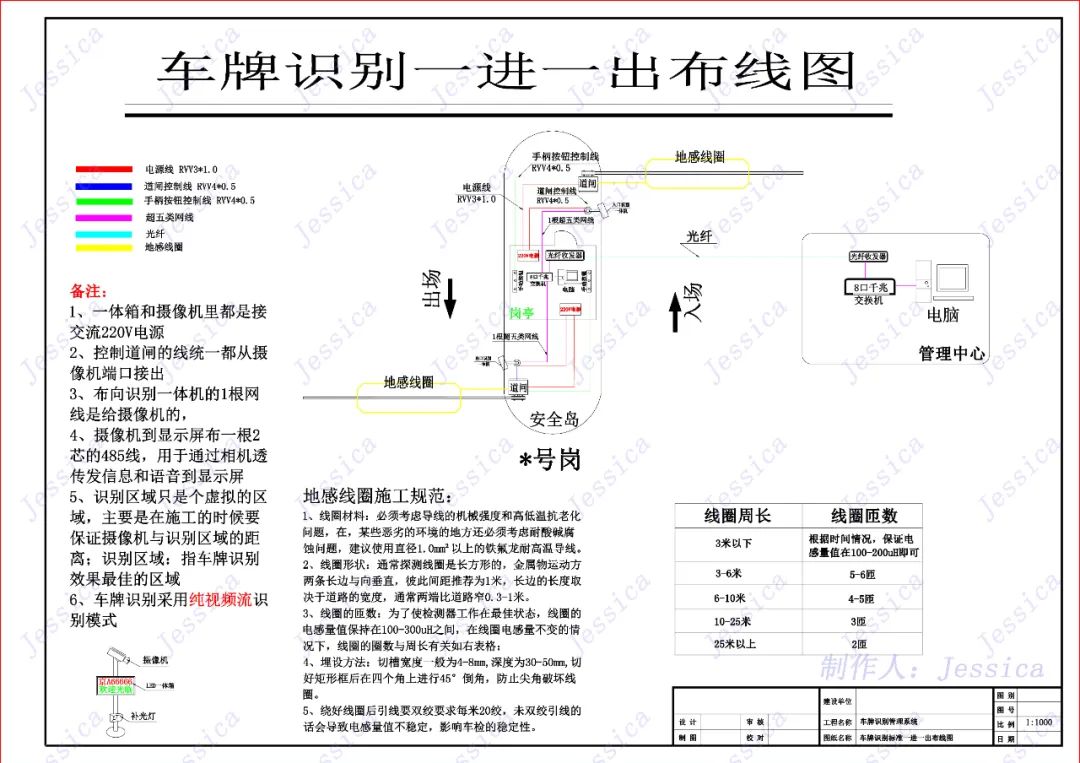

高清车牌识别道闸系统布线：

电源线：给车牌识别一体机、道闸供电；

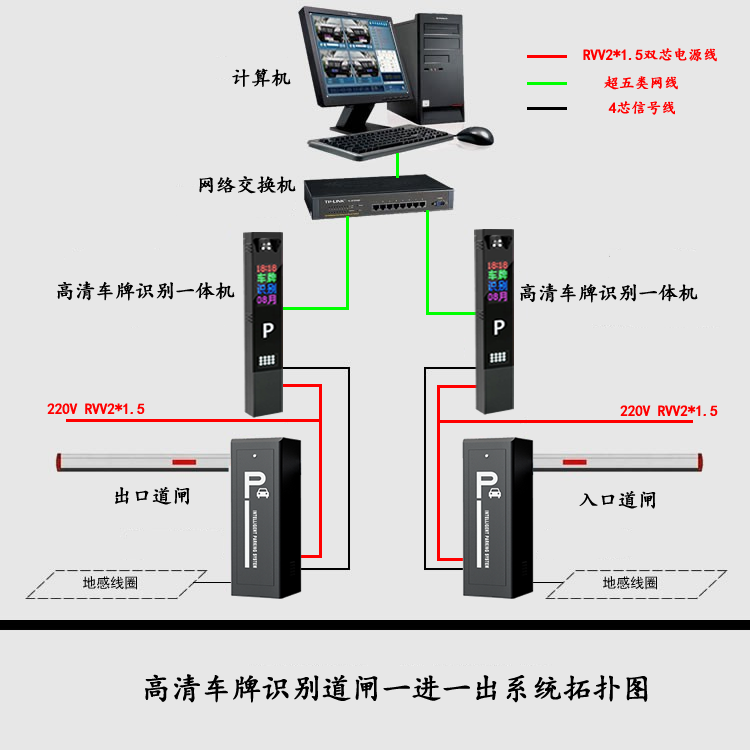

网线：做水晶头，连接车牌识别相机+交换机+电脑；

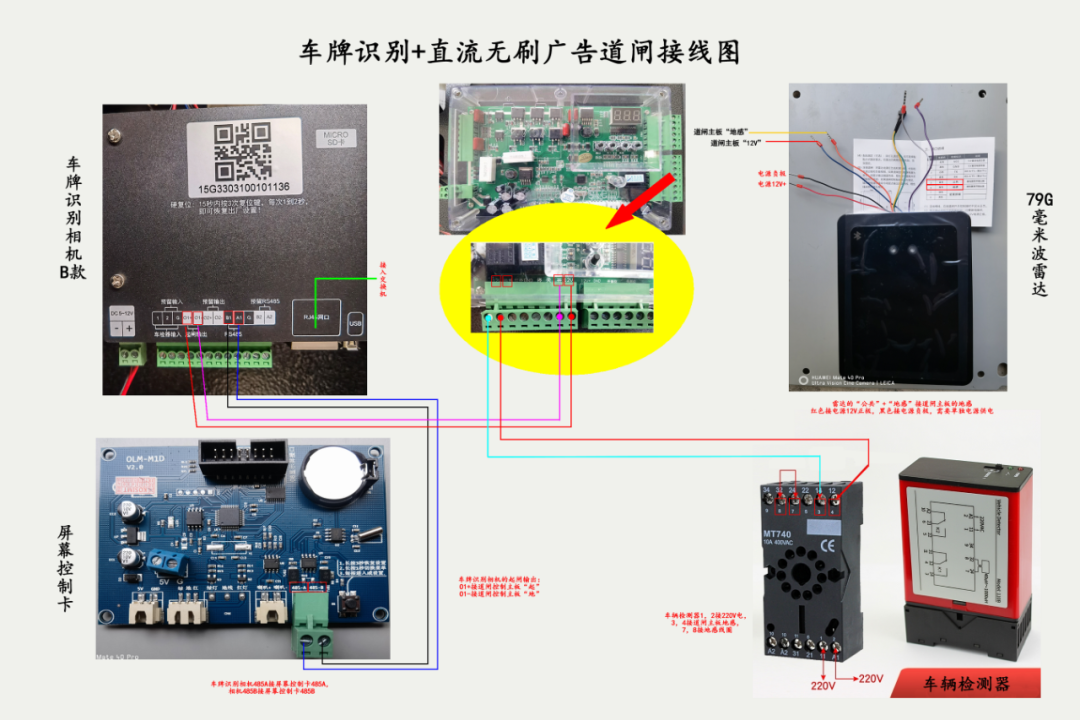

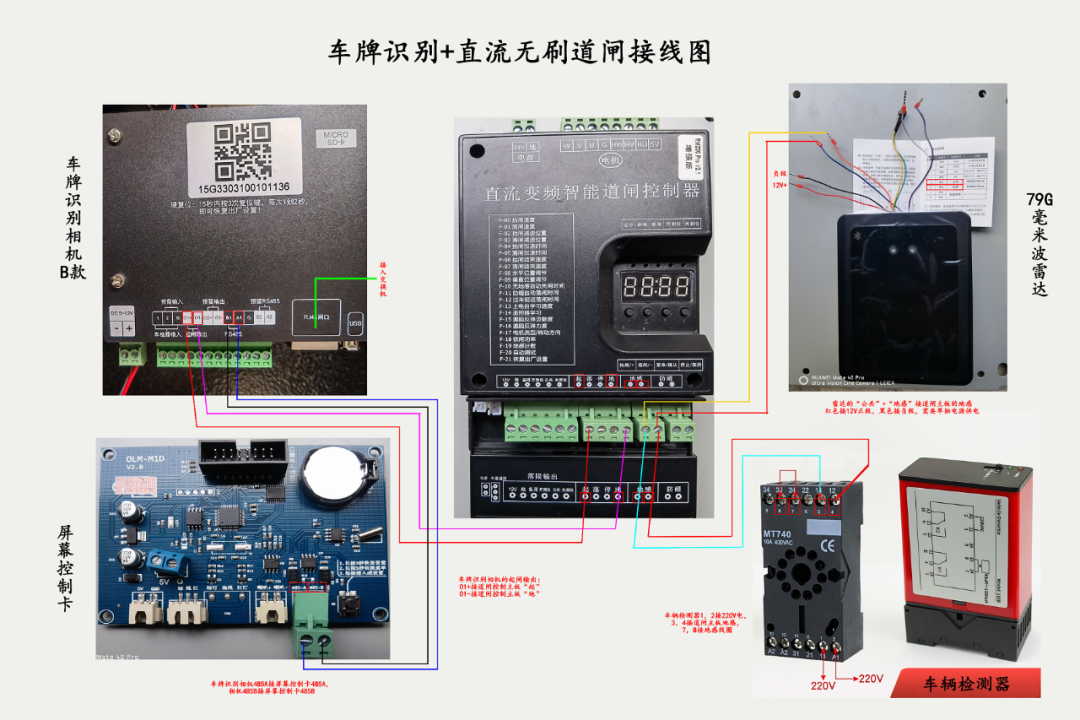

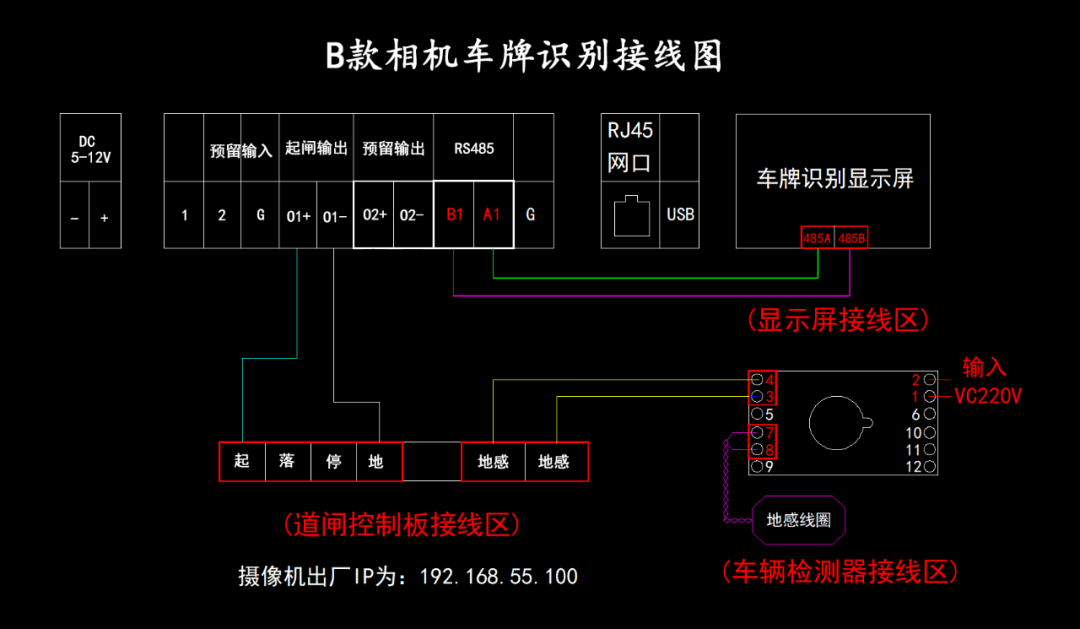

信号线：车牌识别相机开闸输出，连接道闸主板的开闸信号端子；

        车牌识别相机485信号输出，连接屏卡485信号端子；

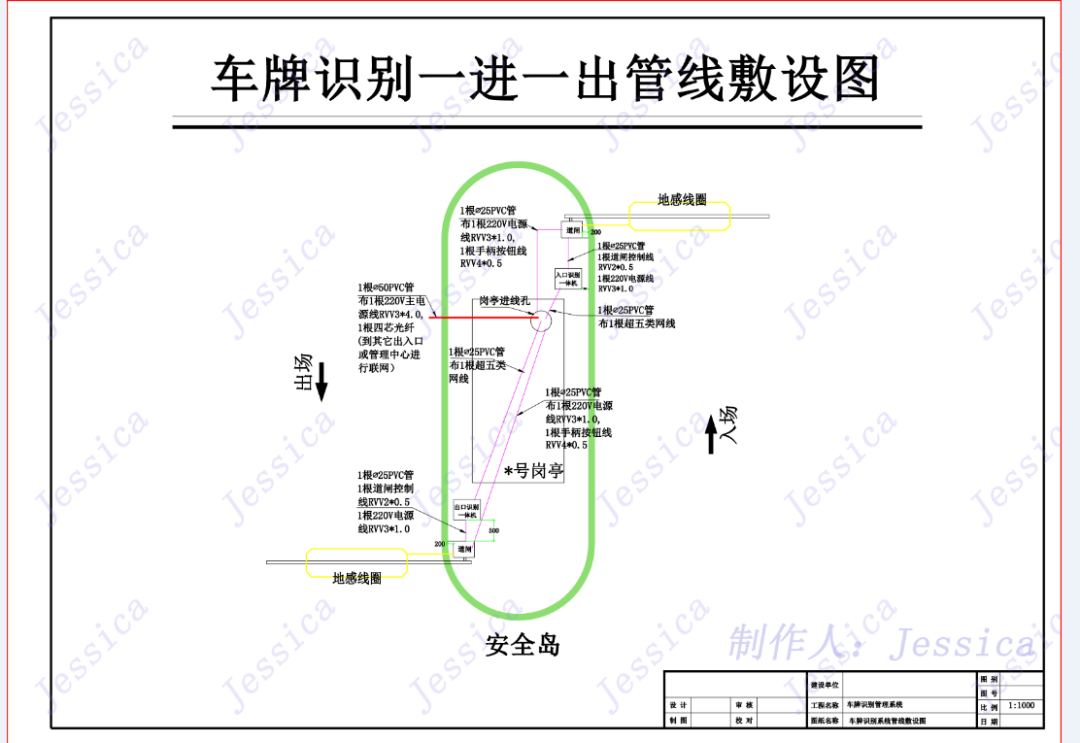

一般主电源和主网线直接进入车辆道闸机箱，机箱里面包含有空开，然后1根电源线，1根超五类网线，1根4芯信号线（可以用网线或电源线代替）到车牌识别一体机里面，电源线给车牌识别一体机供电220V，接入车牌识别一体机的开关电源的L和N，开闸信号线接入相机开闸端子（O+和O-），网线做好水晶头，插入相机网口，在准备1根短4芯线，把相机的485A和485B接入屏幕控制卡对应的485A和485B。

如果是分体式智慧眼型的车牌识别机，则需要把220V电源，开闸信号线，485线，从机箱引入相机里面，接线方法一样。

地感线圈+车辆检测器，79G毫米波雷达，作用是一样的，车辆经过后，自动落杆，车辆在感应区域，防砸车。

地感线圈大小、长度，如何规范施工，详细见《地感线圈施工规范》，如果有大车经过，需要大地感，注意直杆道闸，栅栏杆/广告闸，是有区别的。

79G毫米波雷达，建议不要设置人车区分，可以有效的防砸车，防砸人，感应区域根据现场情况调节。
