摆闸系列闸机接线图

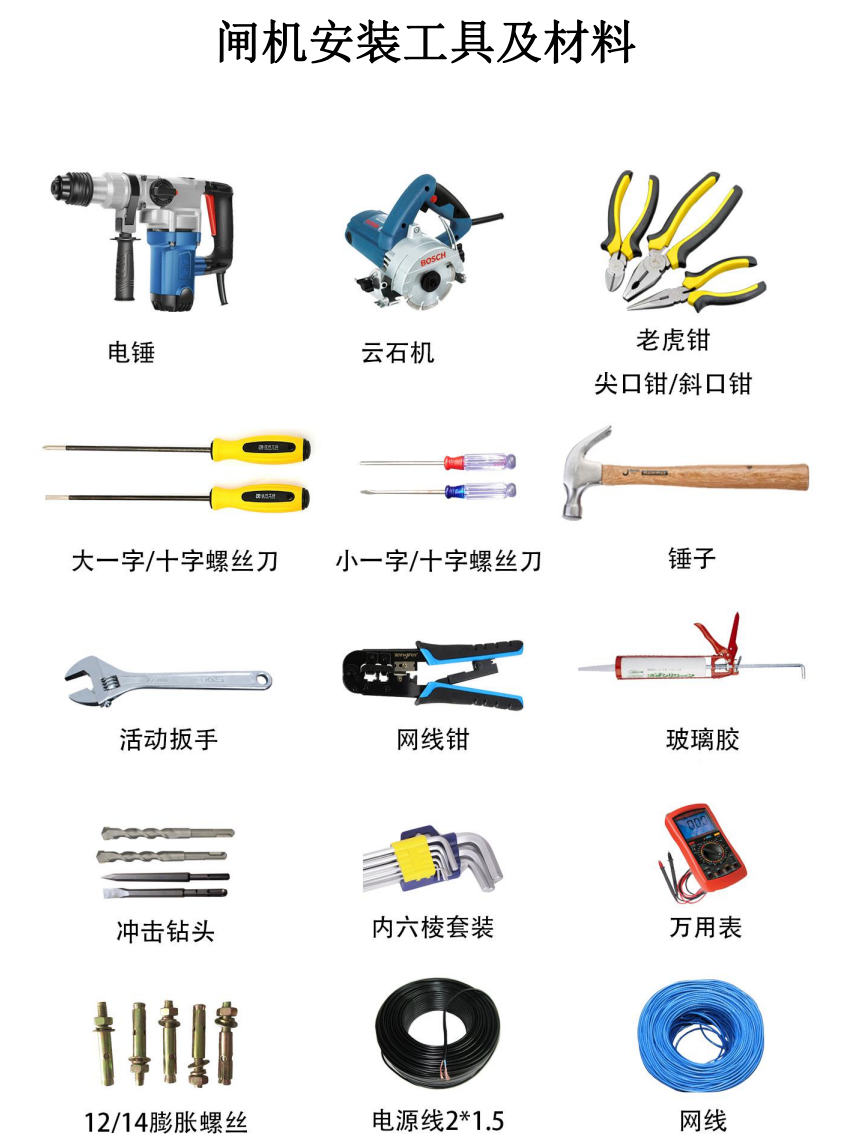

1、安装环境需要提前准备

①有线网络环境；

②220V电源环境；

③膨胀螺丝，规格：直径：10mm~12mm，长度：10cm ~12cm 数量：每台闸机不少于4颗；

④六角扳手 X1 口径：5.0mm；

⑤插线板：每个通道准备一个带开关的插线板，插线板至少需要满足3个插头的插入，该插线板会放置在闸机机箱中对闸机以及控制主机供电。

2、电源与网线铺设

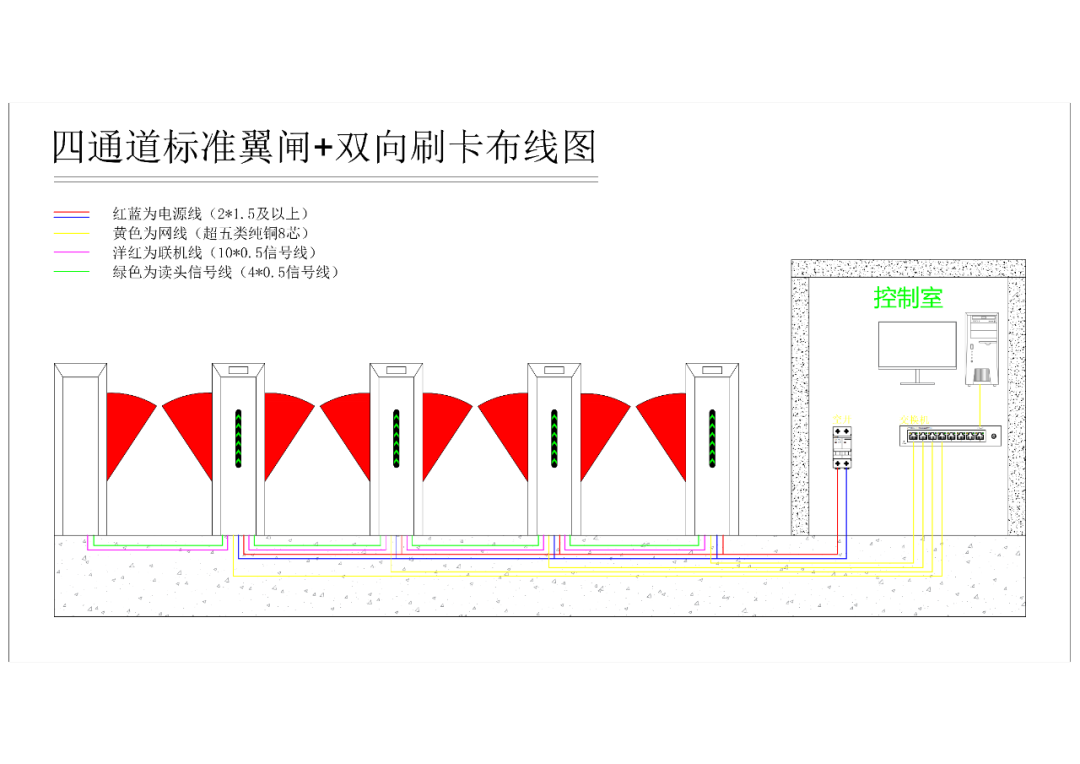

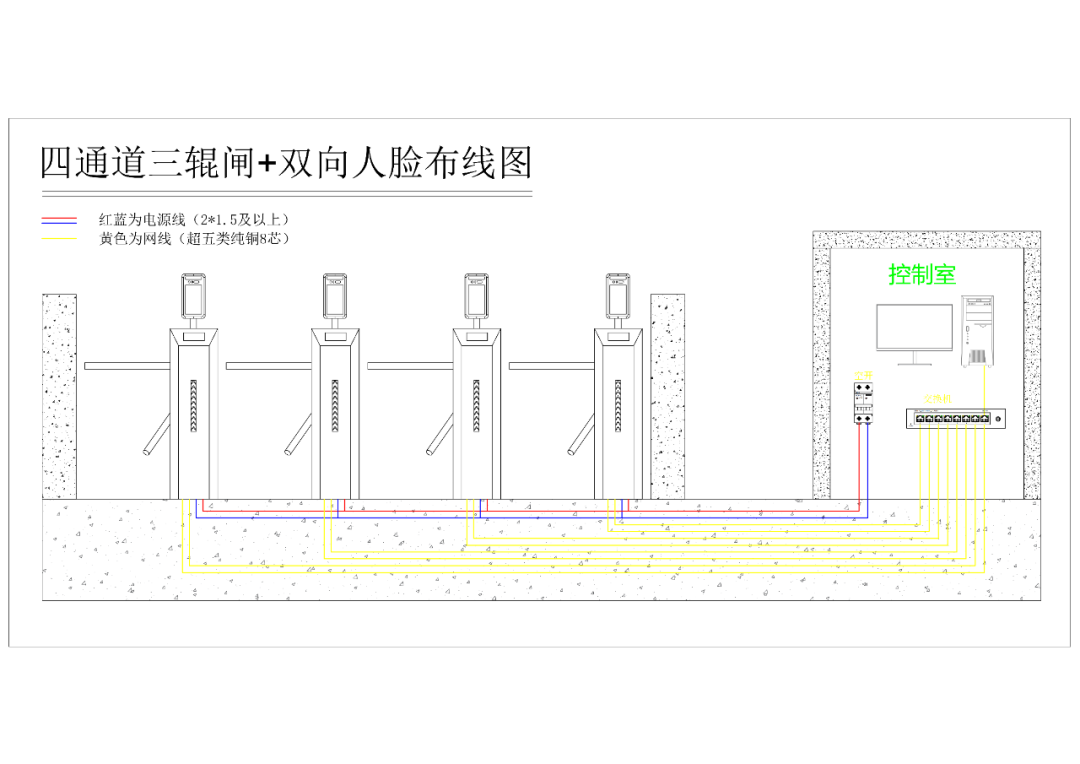

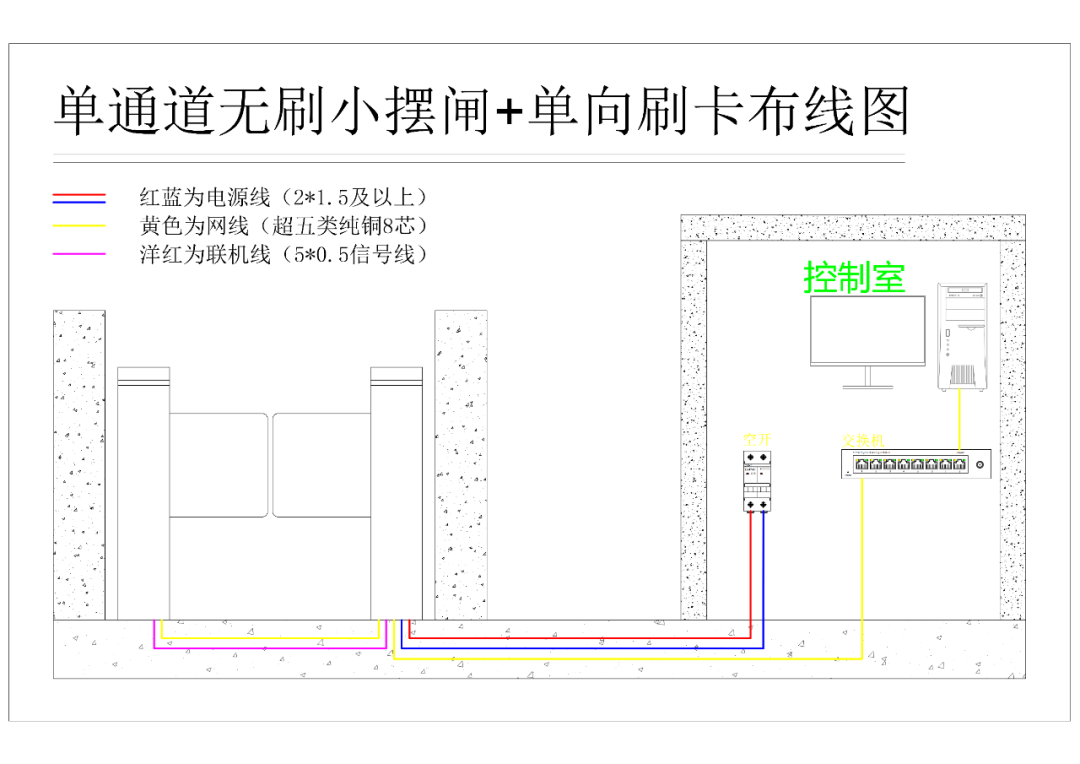

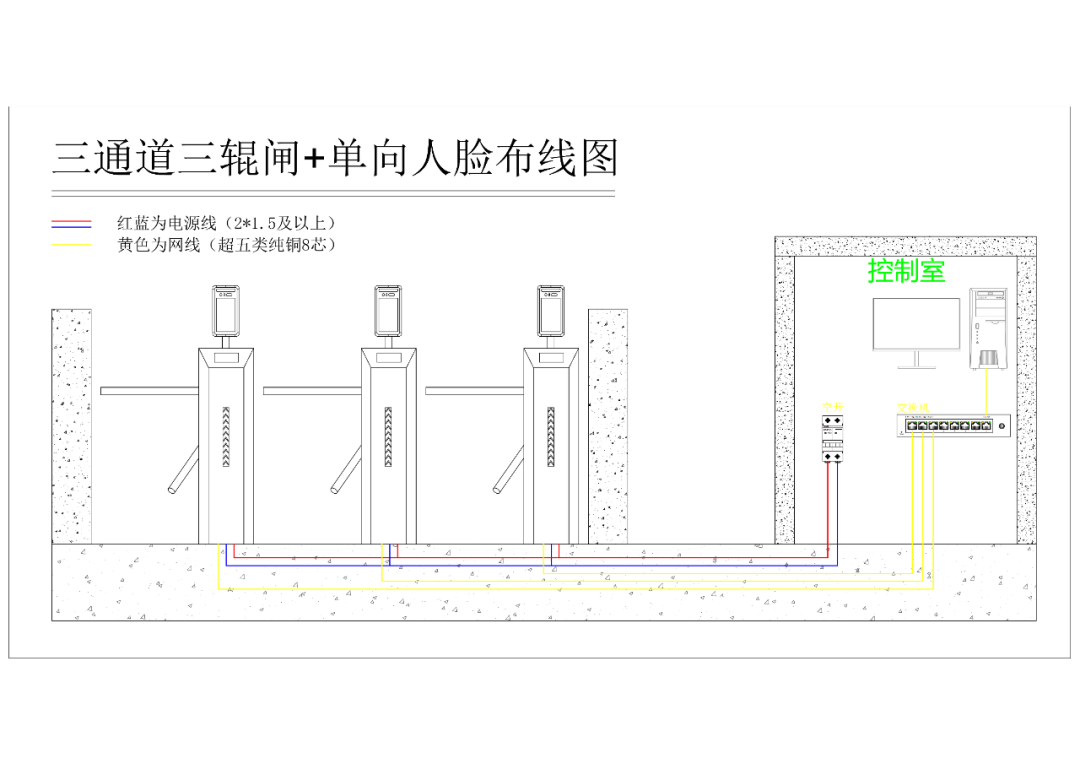

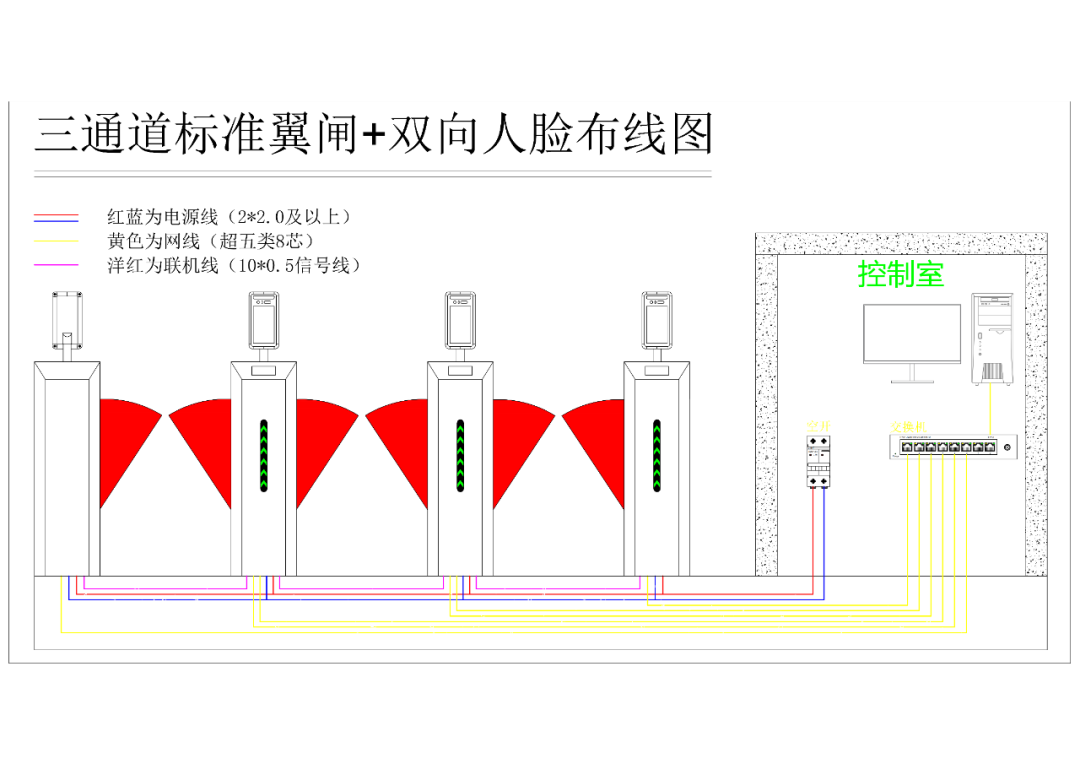

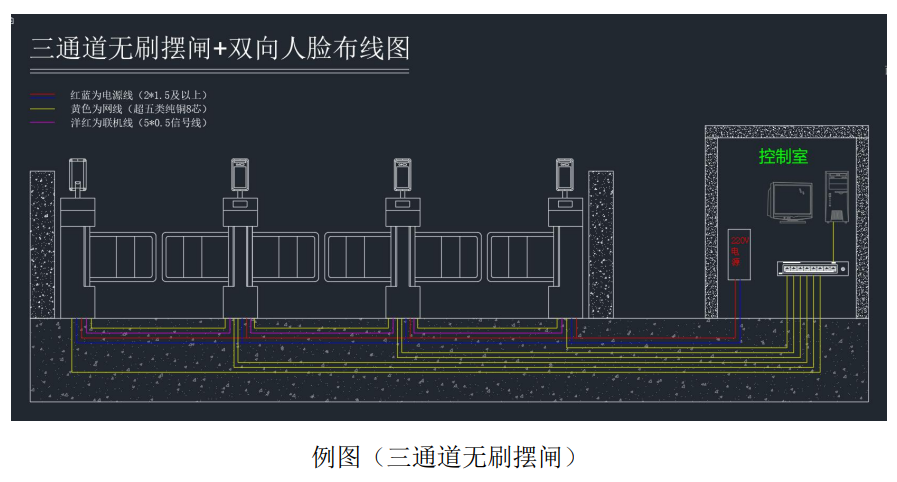

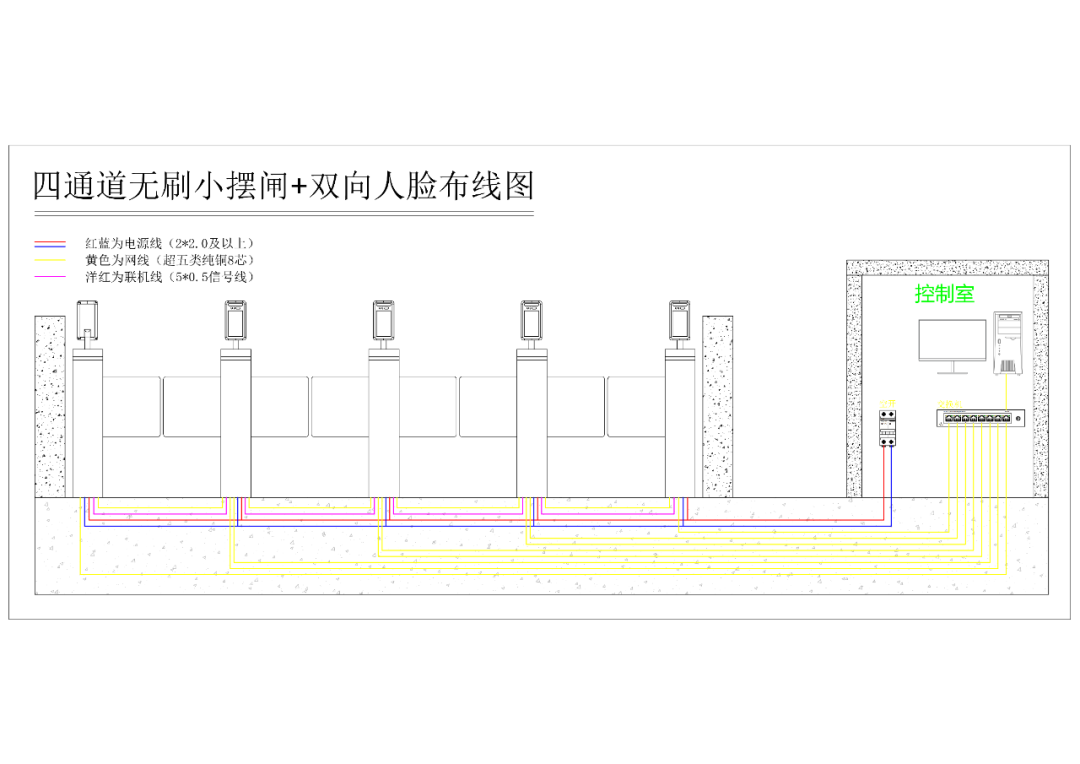

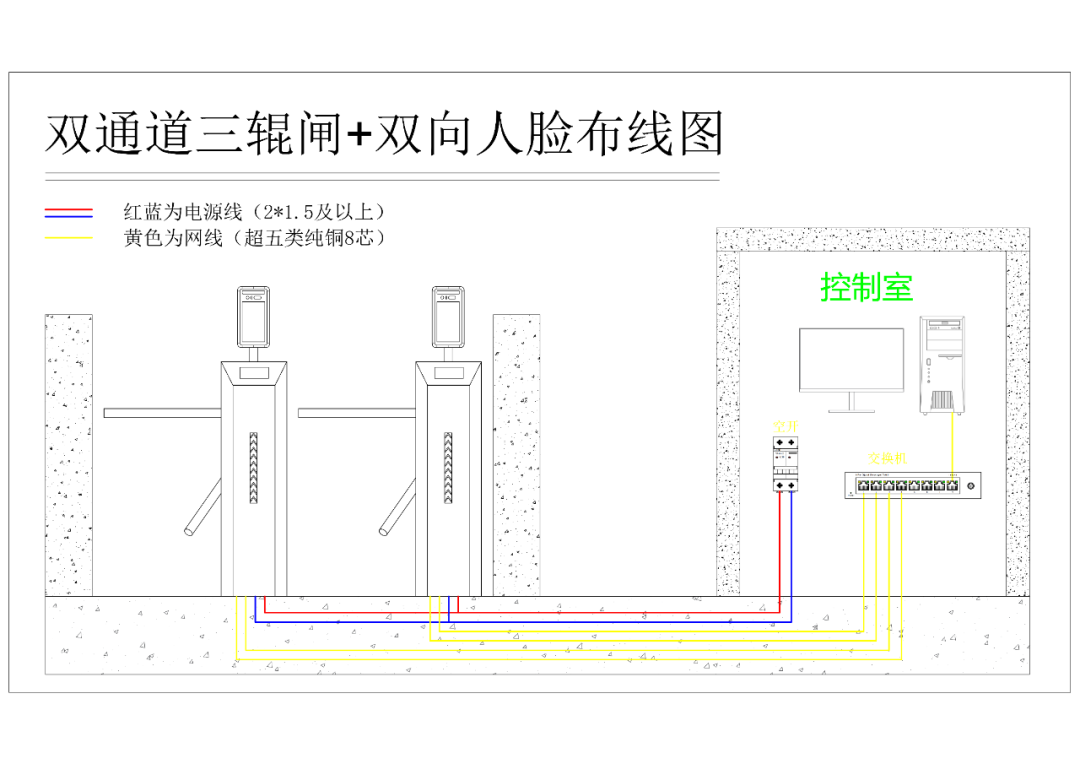

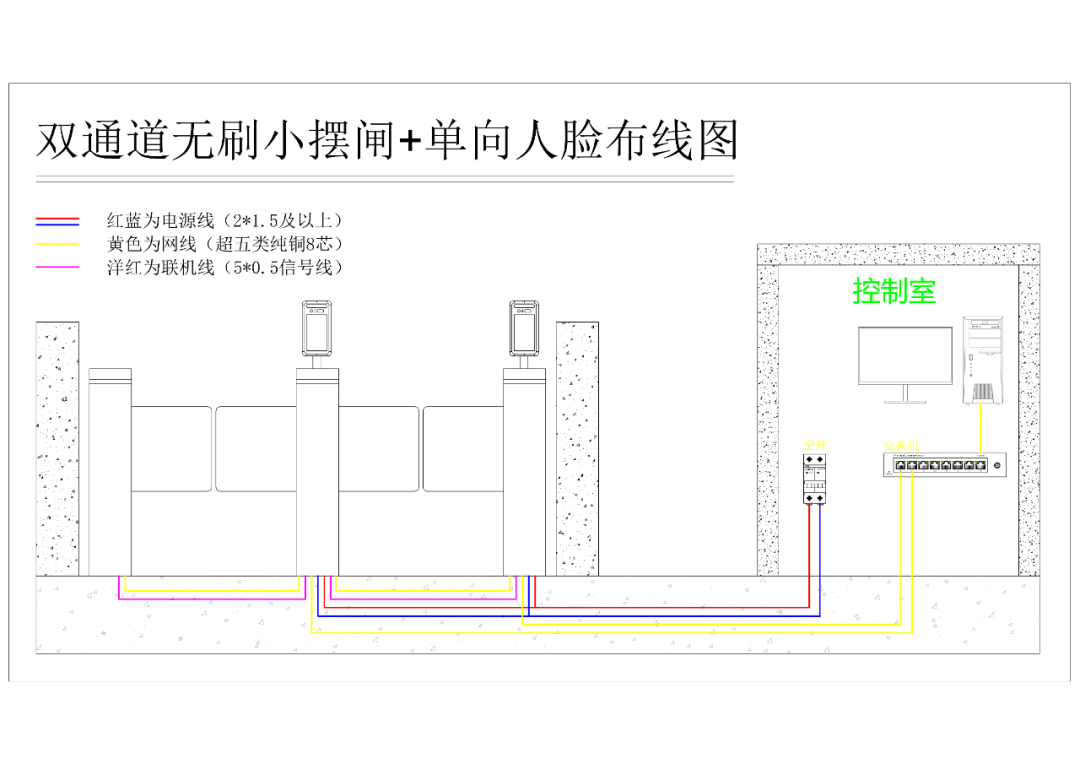

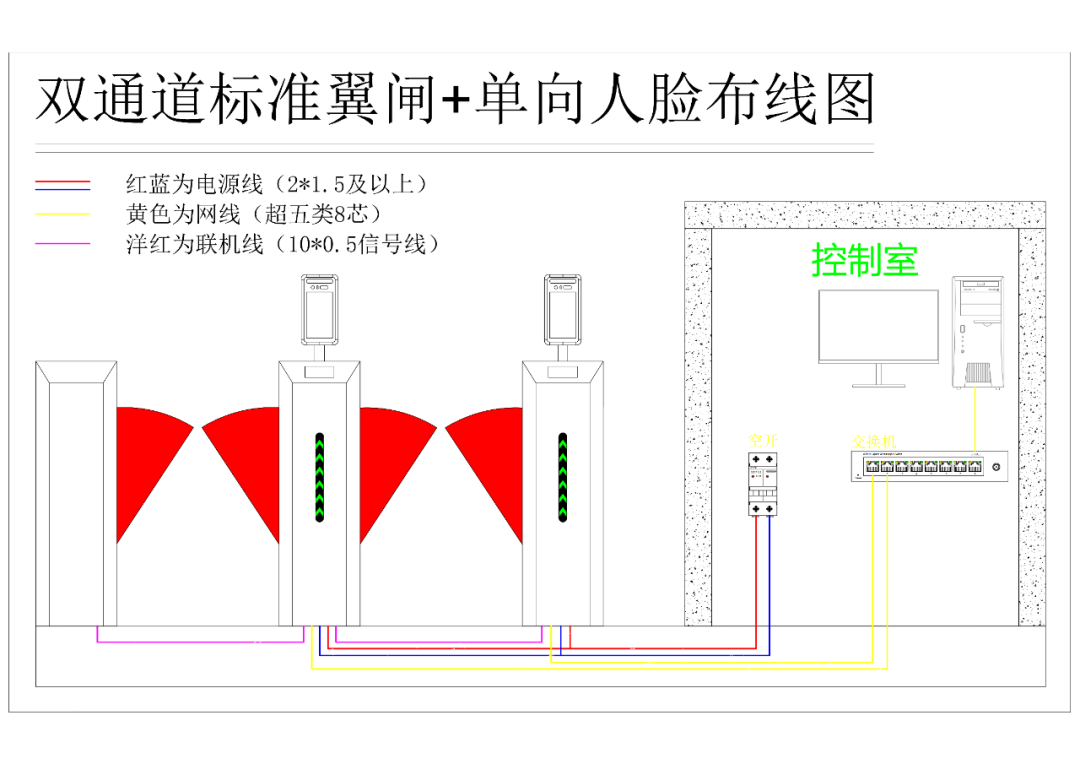

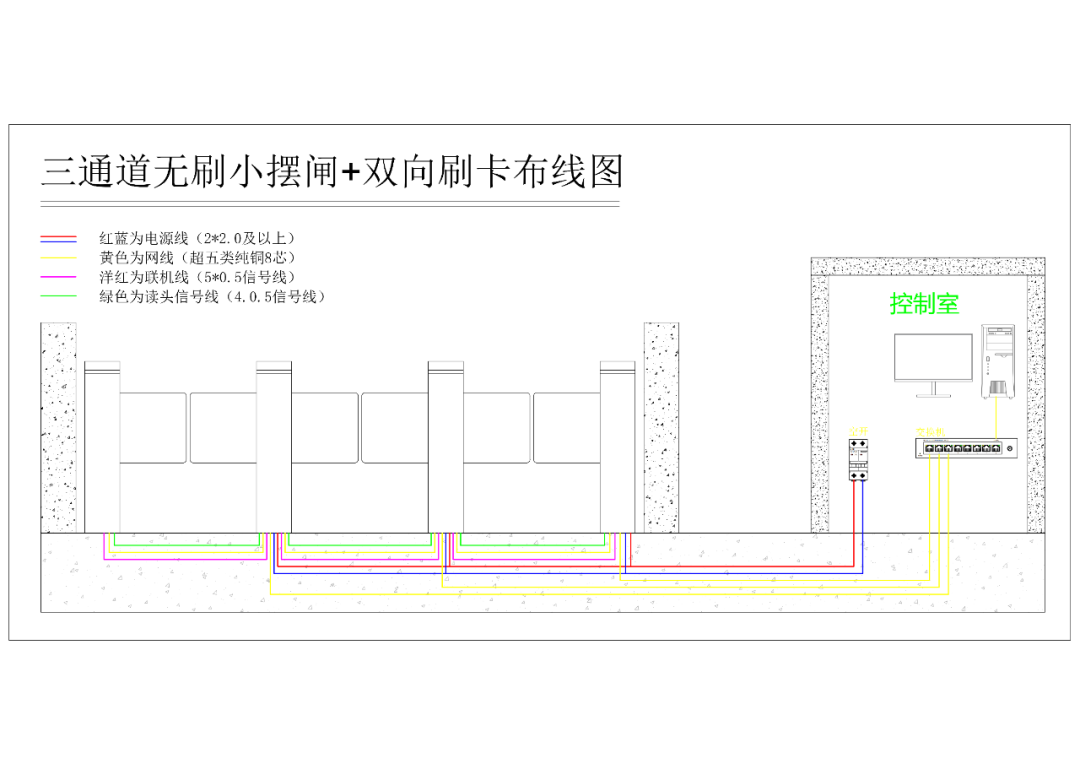

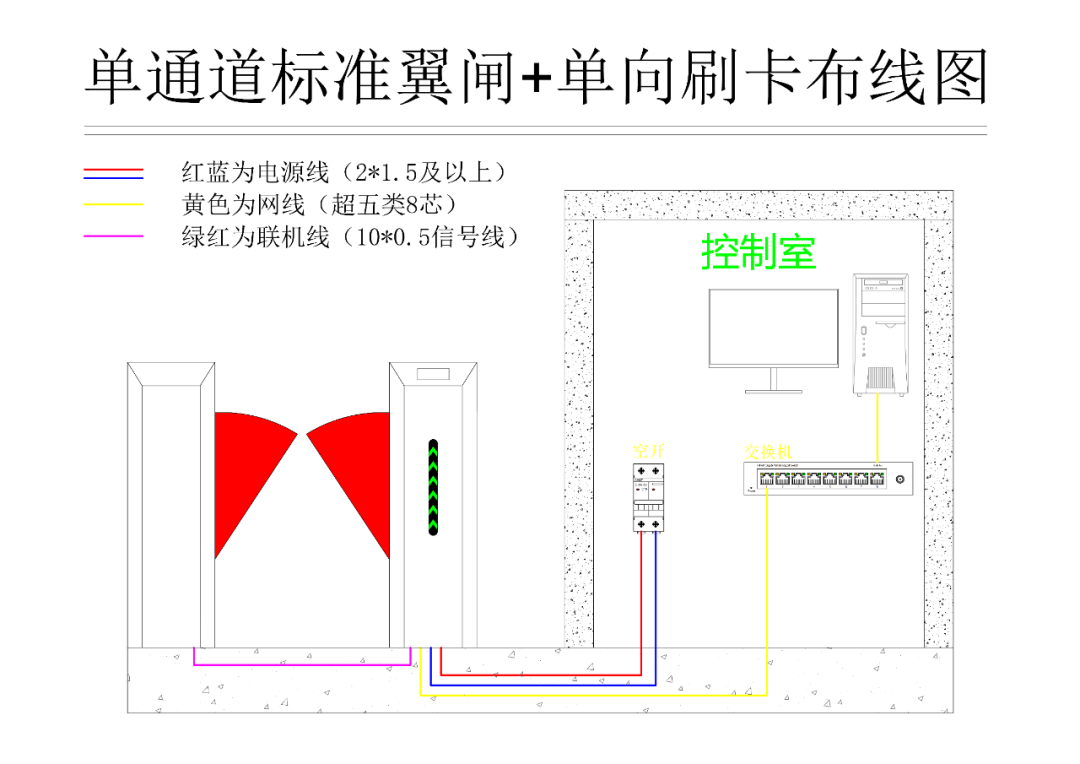

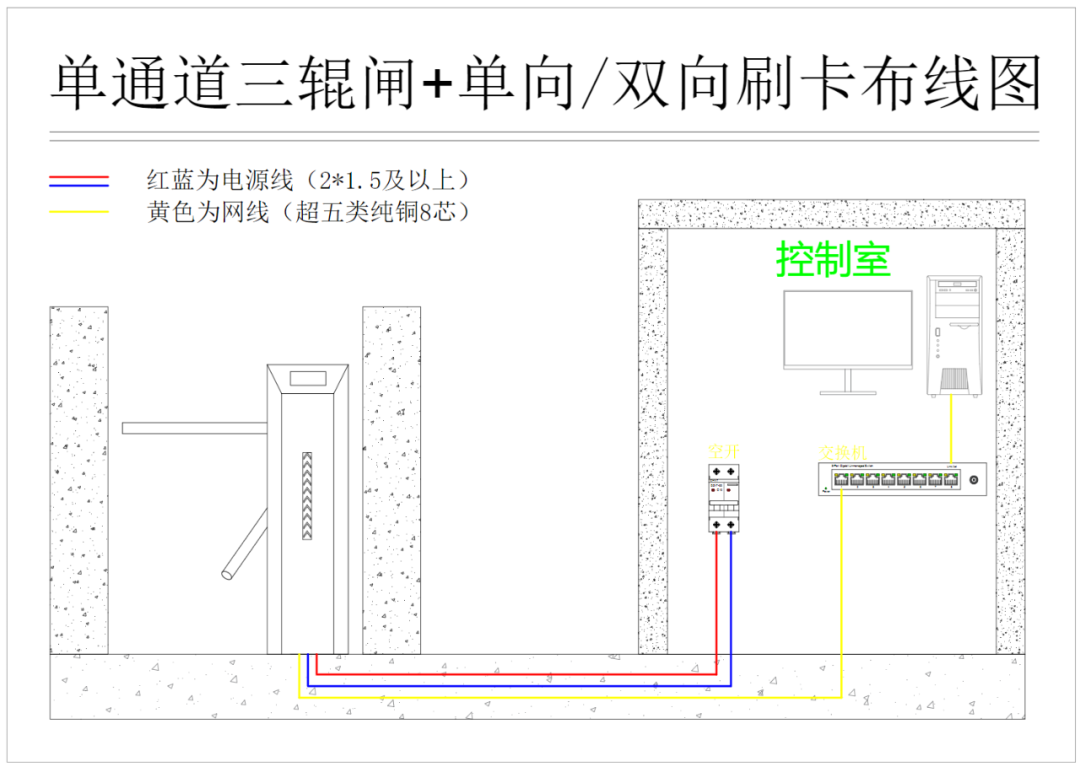

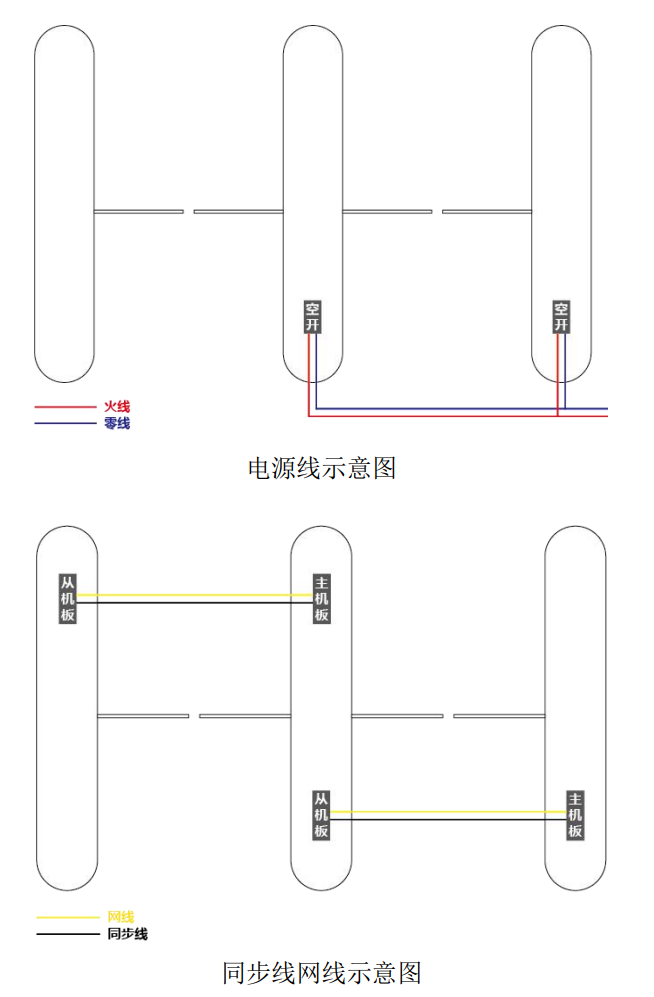

参照布线图，上图是以一组双通道为例，无论多少个通道，每个通道的布线都是一样的，把需要的线都预留好

一个通道：

①主机那边放一组220V电源线即可，从机那边不需要放；每个通道在机箱外**布置独立的电源开关，以确保在以后的日常使用过程中，需要将某通道开启消防应急模式或进行单独检修时，仅对该通道进行断电或上电操作，以免影响其他通道使用（虽然机箱内具有空气开关，但是断电时，需要打开机箱才能断电）。

②同步线：一条网线、一条五芯线，该二根线已随闸机出货时附带，不用另行准备；

③如果有人脸机、门禁板等需要联网的设备，就在每个人脸机或门禁板设备下方预留一条外部的网线。

3、主闸机与从闸机同步线的连接

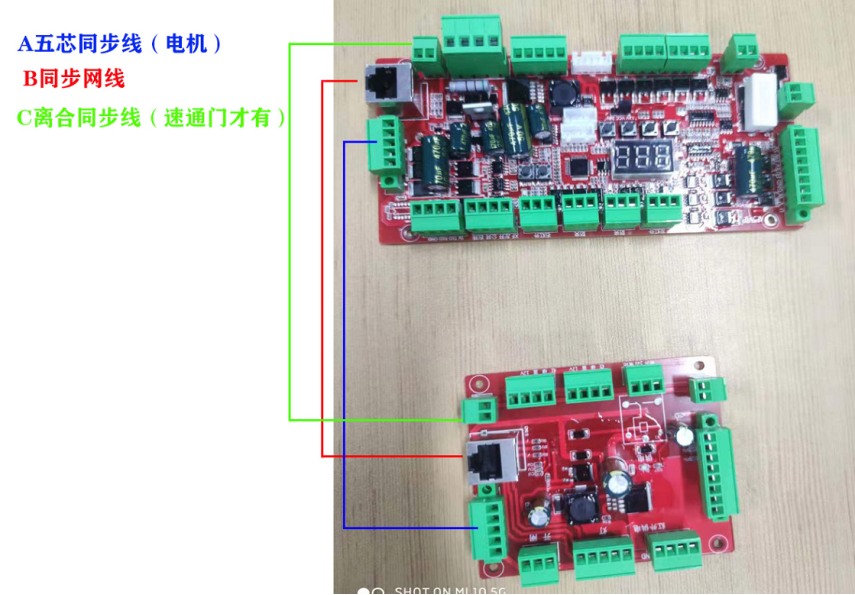

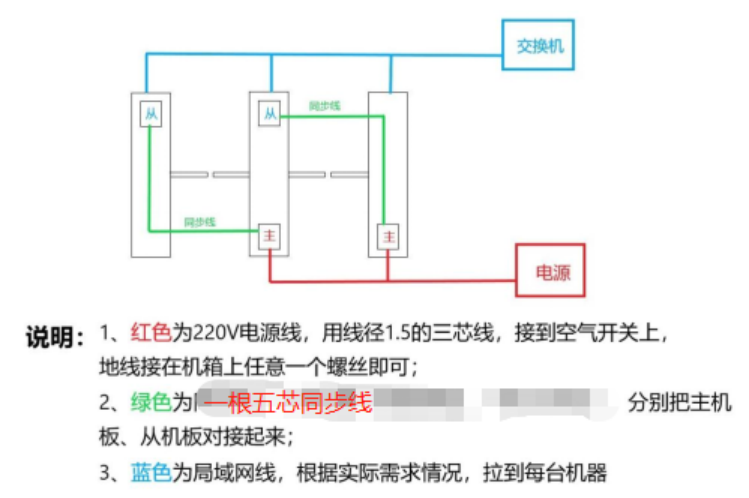

主、从机同步线的对接，主要是用一条网线、一条五芯线将主机板、从机板对接起来，实现主机控制从机，同步运动，如果是速通门，还得多一组两芯线，这些线都会随机器一起配过的，看着端子插上就可以了，可以参照下面的对接图。

注意事项：两个主板的网口是有区分的，所以插上去的时候，要按照孔位来，不然机器不能正常运作。

4、闸机开门信号连接

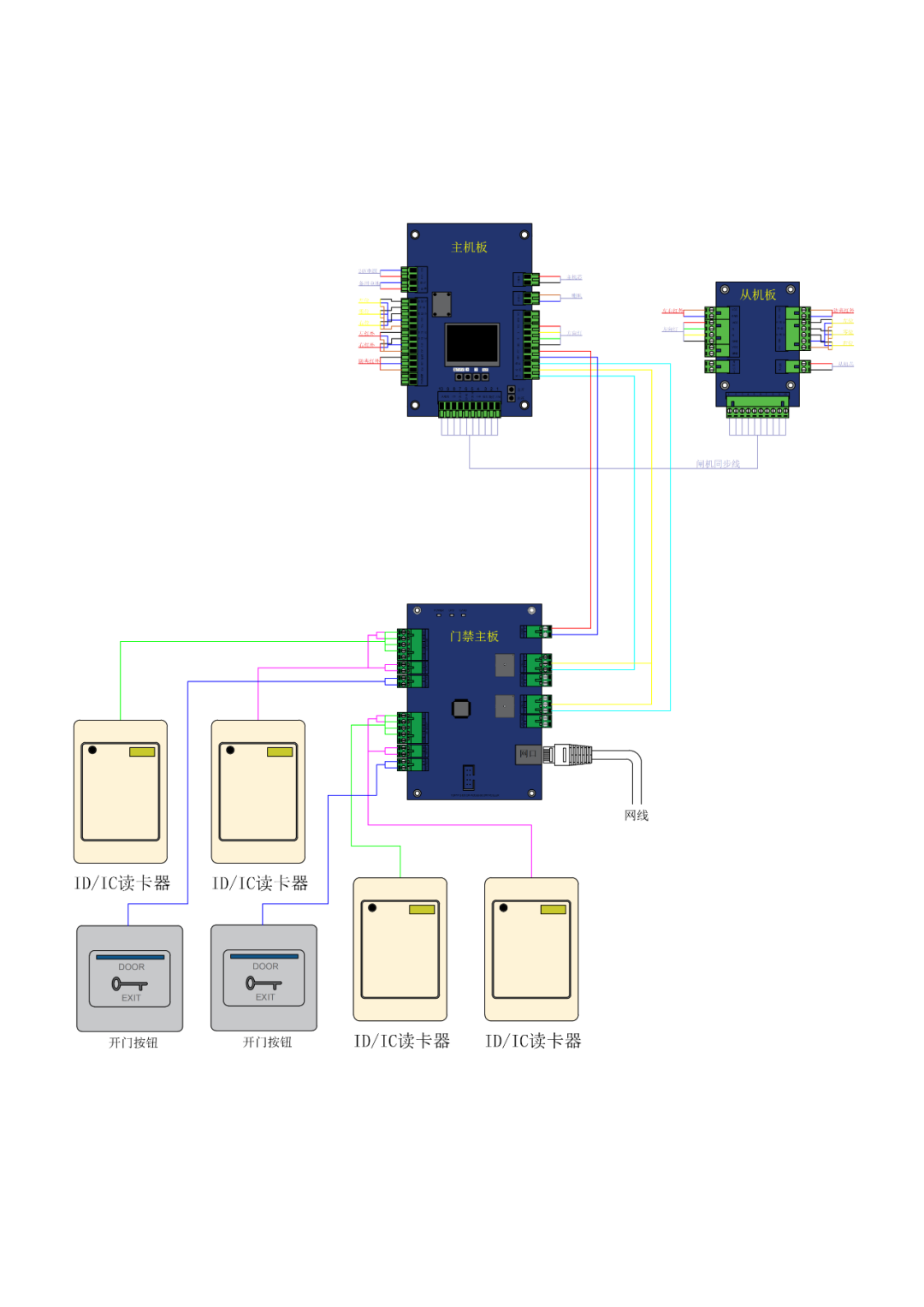

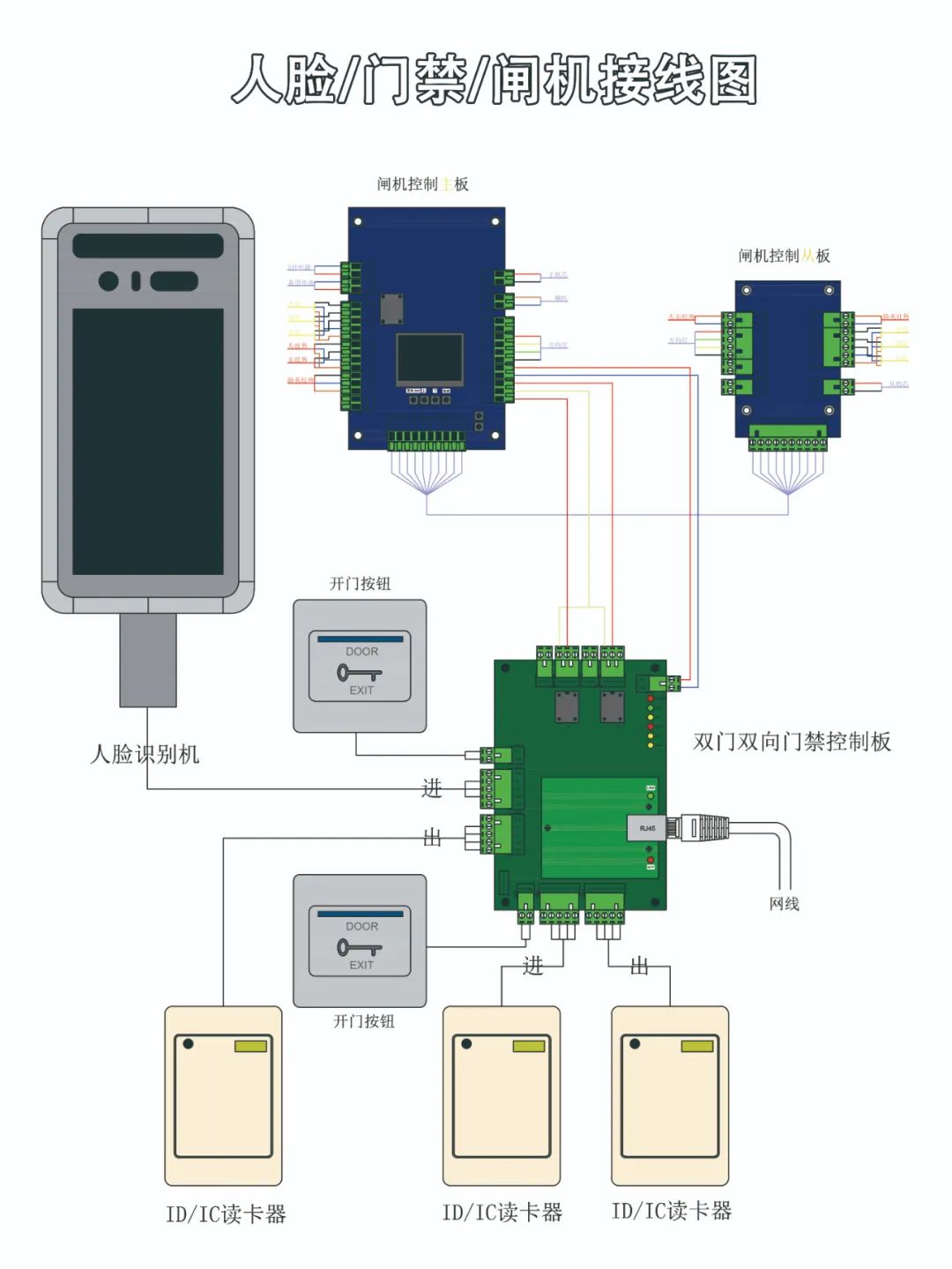

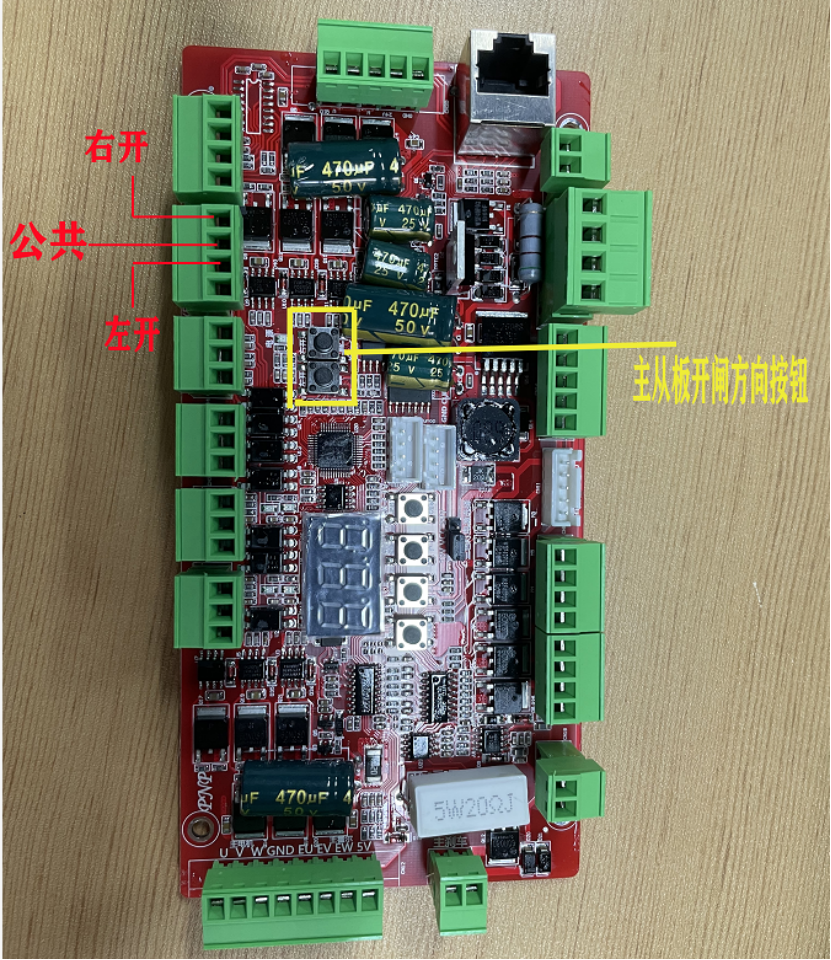

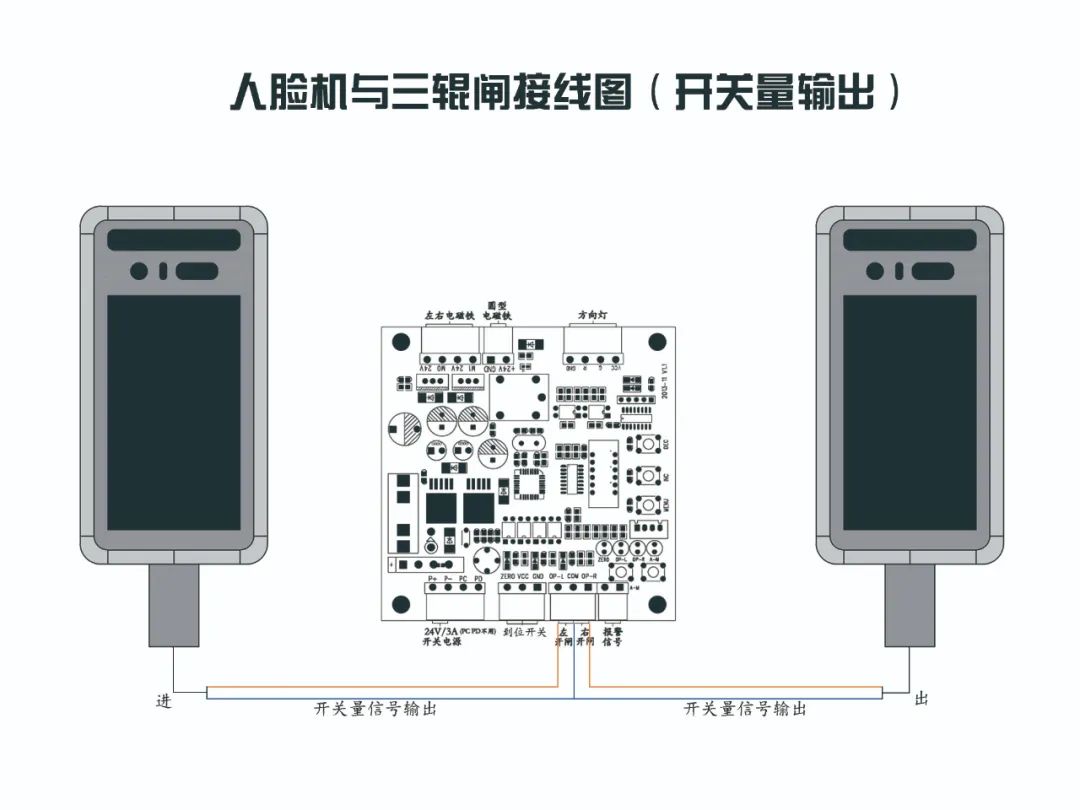

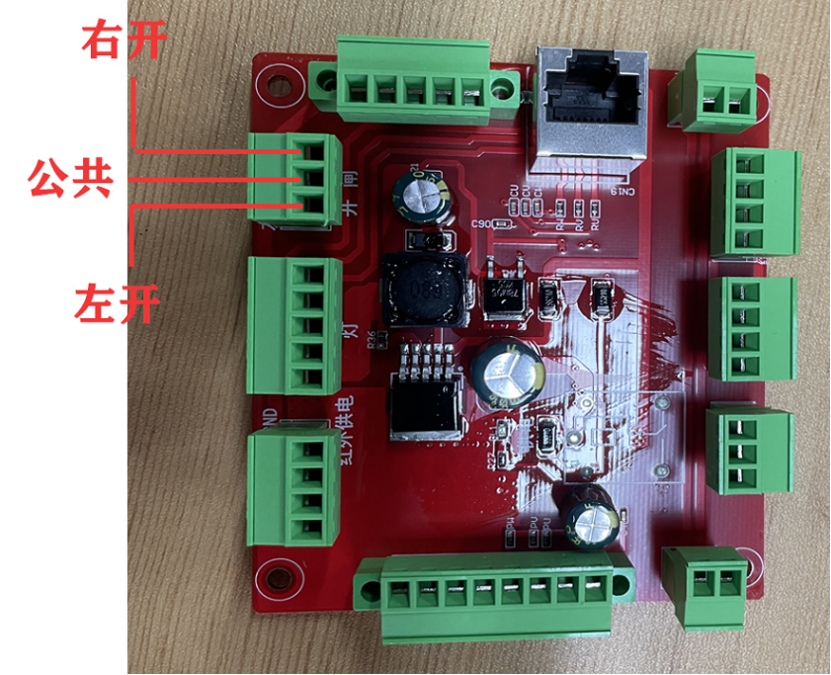

接控制线，主机板、从机板都能接收人脸机、门禁板、按钮等干接点的信号，实现开门，具体的接线端子如下图所示：

需要注意的是，主机板的开闸端子，能接收进门、出门俩两个方向的信号，GND为公共端，IN、OUT为进、出信号端，MD为消防信号端。如果方向开反了，把IN、OUT位置换一下就好

从机板只有一个两位的端子，所以只能实现单边开门，但在主机板上有一个跳线帽，可以更改从机那边的开门方向，跳线帽的位置看下图

5、闸机通行模式调试：

闸机通行模式包括以下四种：

1 左右刷卡：该模式下，闸机接收外部信号输入进行控制，如可接收刷卡器、人脸识别主机、健康码识别主机、身份证识别主机、测温主机等控制设备的输出信号进行控制。

2 左红外右刷卡：该模式下，左红外会直接给开门信号，右红外不开门，需要外接设备给主板输入信号才会开门。

3 左刷卡右红外：该模式下，右红外会直接给开门信号，左红外不开门，需要外接设备给主板输入信号才会开门。

4 左右红外：左右红外控制开门， 该模式下闸机自由通行。

调试要领：

如果在需要进行闸门开闸模式的设置，需要长按菜单键进入设置界面，菜单界面显示L-1后，按主板 上键 显示L-2，按确认键进入设置，闸机工作方式:

0：左右刷卡

1：左红外右刷卡

2: 左刷卡右红外

3：左右红外

对应数字修改参数后，按确认修改成功。

6、设备上电

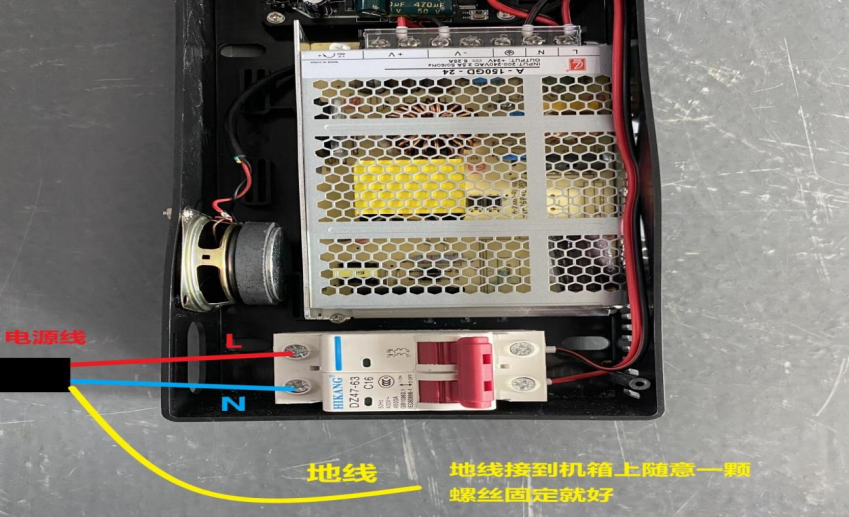

接电源线，一个通道只需要拉一组220V的电源线到主机就可以了，从机不需要接外部电源，火、零线直接接到主机控制盒里面的空气开关上（不分正负），地线则不需要接控制盒，直接在机箱找颗螺丝固定住就好了，也可以直接固定在膨胀螺丝上。（特别提醒：每台机器，必须可靠接地，无论是单独主机的机箱，还是单独从机的机箱）

接完上述的，再重新检查确认，没问题的话，就可以上电测试了

安装步骤

一、拆开外包装纸箱

1. 把机箱放平，从底部位置拆开纸箱

2. 把机箱立起，由下向上抽出纸箱

3. 撕掉保护膜

二、按照标号顺序整齐摆放

1. 闸机出厂前都有测试并从左到右按照顺序标号（①②③...）

2. 标记进口并有箭头指示的朝外摆放

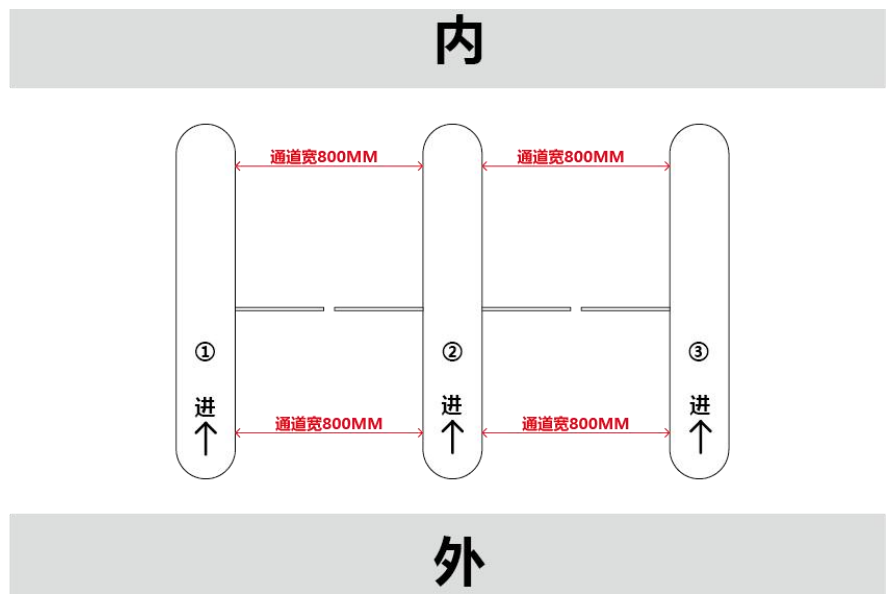

3. 机箱必须保持统一水平线，并且两头通道宽保持一致（下图举例 800MM）

三、通电并连接同步线测试

1. 线路连接好之后通电，闸机通电开始自检

2. 测试主板上的左右开闸按钮是否正常

3. 测试过人之后闸机是否会自动关门

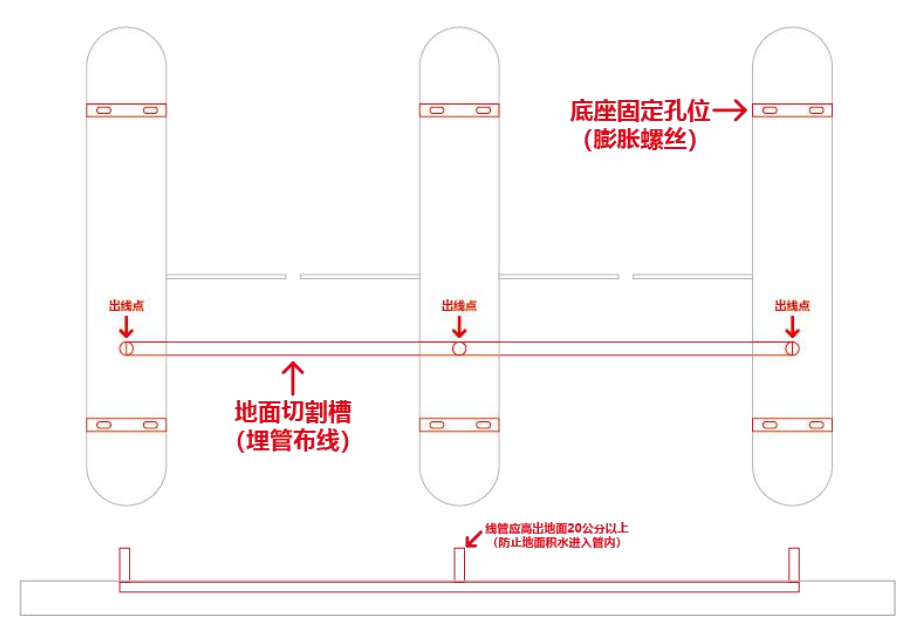

四、切槽打孔及埋管布线

1. 按照图示使用云石机切割地面（宽度建议 3 公分以上，深度 3 公分以上）

2. 按照图示使用电锤打底座孔位（选用适合膨胀螺丝直径的钻头）

3. 埋管（建议用 4 分线管且出线点线管高度不低于 20 公分，速通门除外）

4. 布线（电源线、门禁网线、主从机同步线及网线，参照第三步）

五、回填

切槽回填方式有两种：

1. 水泥回填（适用室外水泥地面）

2. 不锈钢装饰盖（适用室内瓷砖地面，室外光滑地面也可使用）

六、机箱摆放并固定

1. 地面清理干净（清扫地面垃圾，保持干净整洁）

2. 机箱摆放整齐（机箱底座对准膨胀螺丝，机箱在同一直线且两头通道宽一致）

3. 固定膨胀螺丝并拧紧

4. 各连接线主从机板端子插入对应位置

七、通电调试
